Реле давления серии SK-9.1 с манометром т.м. LadAna

Реле давления применяются в автоматических системах водоснабжения; установках пожаротушения, поливочных установках, системах кондиционирования и т.п.

Описание

Реле давления применяются в автоматических системах водоснабжения; установках пожаротушения, поливочных установках, системах кондиционирования и т.п. Служат для управления любыми электрическими насосами, работающими от однофазной сети 220В, мощностью до 1.8 кВт, обеспечивающими давления в водопроводе не менее 2,5 атм.

Модель SK-9.1 представляет собой единый моноблок (реле давления и манометр 12 бар). Встроенный манометр и трехходовый переходник обеспечивает простое и быстрое соединение с насосом и гидроаккумулятором.

Устройство и принцип работы

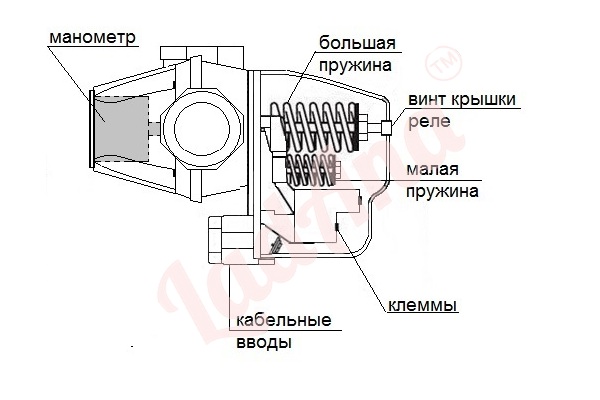

Реле давления состоит из корпуса, внутри которого расположена нормально замкнутая контактная группа, управляемая мембраной, соединенной с магистралью. Реле включает насос, когда давление в системе падает ниже давления включения и выключает насос, когда давление в системе достигает давления выключения. Реле давления может быть укомплектовано накидной гайкой. Манометр служит для показания давления воды.

Технические характеристики
  • Температура рабочей среды: 0°С — 40°С
  • Минимальный перепад давления: 1 бар
  • Напряжение питания: 220В/250В

series-sk-technical-data

Схема регулировки
схема регулировки  2
Руководство по эксплуатации
