Реле давления SK-9С т.м. LadAna (с накидной гайкой)
- Описание
- Технические характеристики

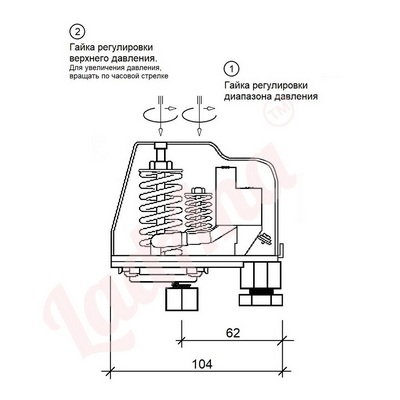

- Схема регулировки
- Руководство по эксплуатации
Описание
Реле давления применяются в автоматических системах водоснабжения; установках пожаротушения, поливочных установках, системах кондиционирования и т.п.
Служат для управления любыми электрическими насосами, работающими от однофазной сети 220В, мощностью до 1.8 кВт, обеспечивающими давления в водопроводе не менее 2,5 атм.
Устройство и принцип работы
Реле давления состоит из корпуса, внутри которого расположена нормально замкнутая контактная группа, управляемая мембраной, соединенной с магистралью. Реле включает насос, когда давление в системе падает ниже давления включения и выключает насос, когда давление в системе достигает давления выключения. Реле давления может быть укомплектовано накидной гайкой.
Преимущества исполнения:
- Простота установки – накидная гайка позволяет смонтировать и демонтировать реле давления не вращая изделие, что значительно упрощает монтаж
- Нет необходимости в дополнительной гидроизоляции – в комплект входит резиновая прокладка
Технические характеристики
- Температура рабочей среды: 0°С — 40°С
- Минимальный перепад давления: 1 бар
- Напряжение питания: 220В/250В
Руководство по эксплуатации
